경량랙, 중량랙에 대해서... [ feat.파렛트랙, 모빌랙 ]

랙 진열대에 종류에 대해서 알아보자!











조립식 앵글 선반에 비해 인테리어 효과가 뛰어난 제품으로

강도 및 안전성을 보완하여 용도에 따라 다양한 제품을 선택할 수 있다.

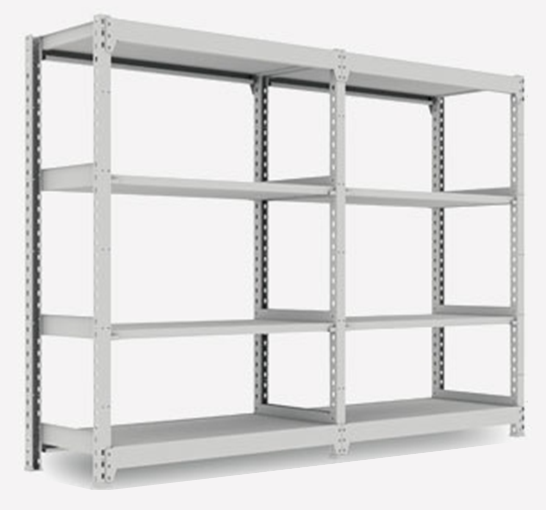

◇ 경량랙



중대형 매장의 최대 진열 효과에 적합한 경량 랙



· 특징



적재물품의 크기에 따라 규격의 선택이 자유롭고 선반의 높이 조절이 효율적이다.

선반 1장당 100kg의 하중을 견딜 수 있으며 조립, 분해가 용이하다.

중형매장이나 창고형 진열대로 주로 사용되고 있는 진열대이다.



출처: 한국진열대 산업사



클립 형태의 Boltless Rack이므로 분해 결합이 용이하여 비전문가라도 손쉽게 작업이 가능하다.

단의 높이는 50mm 간격으로 조절이 가능하여 적재하는 제품의 규격에 따라 단 조절이 가능하다.

미려한 디자인과 완벽한 분체도장으로 창고의 환경을 보다 쾌적하게 창출할 수 있다.



· 규격



- 기본 5단

선반은 적재할 높이에 맞추어 단수 조절하여 사용

- 기둥 높이

900/ 1200/ 1500/ 1800/ 2100/ 2400/ 2700

- 선반 크기

D: 300/ 450/ 600

W: 750/ 900/ 1050/ 1200



· 소품



- 디바이더 (中/ 大)

- 스토파 (900/ 1200)

- 바퀴브라켓

- 중간 칸막이 (300/ 450/ 600)

- 가격표시기 (900/ 1200)







◇ 중량 랙



창고형 대형 매장의 다량상품 진열에 적합한 중량 랙



· 특징



중량물품 보관 및 창고형 대형매장의 효율적 보관과 안정성 있는 진열에 적합하다.

고강판 재질을 사용해 견고하며 내하중성이 우수하다.

선반 1장당 300kg 이상 400kg까지 하중을 견딜 수 있으며 조립 분해가 용이하다.



출처: 한국진열대 산업사



· 규격



- 기본 4단

선반은 적재할 높이에 맞추어 단수 조절하여 사용

- 기둥 높이

900/1200/1500/1800/2100/2400/2700/3000

- 선반 크기

D: 450/ 600/ 900

W: 900/ 1200/ 1500/ 1800



· 소품



- 삼부 디바이더 (450/ 600/ 900)

- 접착식 가격표시기 (1000/ 1200/ 1500/ 1800)

- 옷걸이 set (900/ 1200/ 1500/ 1800)

- 측면 디바이더 (300/ 450/ 600/ 900)

- 사각 파이프용 2단후크 (300/ 400/ 500/ 600)

- 사각후크바 (900/ 1200/ 1500/ 1800)

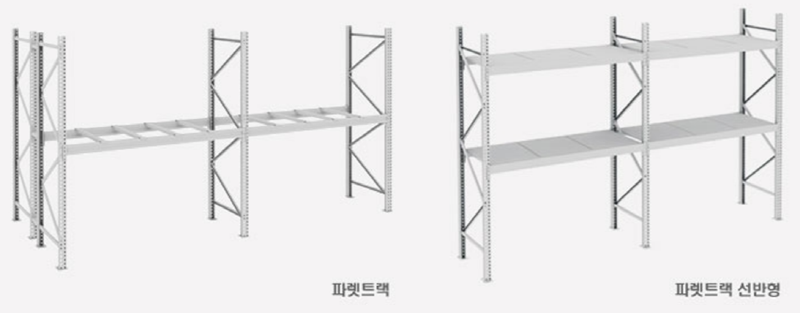

◇ 파렛트 랙



범용성이 있는 일반 파렛트 랙은 보관물의 종류가 다양해도 유연하게 보관할 수 있다.



출처: 한국진열대 산업사





· 특징



- 파렛트(Pallet) 사이즈에 따라서 폭, 넓이, 높이가 결정되며, 2단 랙, 3단 랙, 4단 랙, 5단 랙으로 사용됨

  각각의 단 높이를 조절하여 사용할 수 있음

- 파렛트 랙 기둥은 현재 주로 오메가 형태로 포밍되어 사용됨

- 파렛트 랙에서 하중을 많이 받는 로드 빔(Load Beam)은 L형 로드빔, 시그마형 로드빔, 박스 로드빔 등이 있으며,

  주로 하중을 많이 지탱하는 박스형 로드 빔을 사용함, 제품의 적재 방식에 따라서 여러 가지의 형태로 빔을

  제작하여 사용함

- 타이 빔(Tie Beam)은 적재된 파렛트의 휨 또는 추락을 방지하기 위해서 사용되며, 수입되는 목재 파렛트를

  사용하는 경우 약하게 제작되어 타이 빔을 추가하여 사용함

- 브래싱은 기둥과 기둥을 연결하는 연결재로서 볼트를 사용하여 견고하게 조립됨

- 파렛트 랙의 고정은 기둥 하단부에 플레이트를 연결하여 셋트앙카볼트로 바닥에 구멍을 뚫어서

  단단하게 고정함

- 파렛트랙의 가로폭은 1100 x1100 파렛트를 사용할 경우 내측을 2500미리로 하며, 1200 x1000 파렛트를

  사용할 경우 내측을 2700 미리로 함(일반적)

- 파렛트 랙의 넓이는 파렛트 넓이보다 100미리 작게하는 경우가 대부분이며, 크게할 수는 없음

  (크게 할 경우 파렛트 하중을 견디지 못함)

- 파렛트랙의 높이는 기둥 높이만큼 높낮이 조절이 자유롭게 조절되며, 제품 적재 높이에 따라서 결정됨

- 리치형 지게차 (입승식 지게차)를 사용할 경우 랙과 랙 사이의 통로 간격은 3000~ 3200미리

- 카운트 바란스 지게차(좌승식 지게차)를 사용할 경우에는 통로 간격을 4000~ 4200 미리로 함

- 3 Way 지게차(3방향 지게차)를 사용할 경우에는 2000 이내로 할 수 있지만 장비가 고가임







◇ 모빌랙



좁은 공간에서 많은 양의 자료보관이 필요함에 따라 사무자동화를 통한 공간의 효율적 운영이 필수적이다.

현재의 한정된 공간을 유효하게 사용하는 데는 Mobile Rack은 비용절감 및 효율적인 자료보관에

적합한 제품이다.



출처: 핀터레스트



· 특징



- 고밀도 수납

모빌랙은 중간통로를 필요치 않으므로 수납 효율이 2~3배 향상

- 효율적 자료보관

모빌랙은 자료의 집중 보관이나 분산 보관을 막론하고 가장 능률적인 자료보관 시스템을 구축

- 환경개선

과거의 무질서한 자료수집, 캐비닛, 파일박스 등을 정리할 수 있으므로 사무실 환경 개선에 탁월한 효과



· 구성품



- 안전 잠금장치

핸들 상부에 부착된 안전장치를 빼내면 구동부의 작동이 정지되어 통로 안에서 안전하게 작업할 수 있으며,

작업 중 타인의 조작에 의해 낄 염려가 없다.

-핸들

클러치 방식의 핸들은 다이케스팅 재질로 가볍게 회전하며, 좌우 어느 방향으로도 원활하게 움직인다.

- Key Lock 장치

중요한 물건의 보관에는 초종 열의 열쇠에 대한 Lock장치를 부착하여 전려에 대여 시간 장치가 된다.

-바닥

바닥과 레일 사이에 경사지게 결합하여 모빌랙 사이에 이동하는 사용자의 발이 레일에 걸리지 않도록 함
