금속지붕패널 시방서

금속지붕패널 시방서













1. 자재



다음 또는 동등 이상인 것으로 승인받은 것으로 한다



1. 1 지붕재의 구성



(1) 하부 경량 철골틀



① 최종 마감선의 오차 보정을 위한 바닥 층에

설치되는 자재로서 steel 형강 혹은 각재로서

Zincromate 부식방지 처리함을 원칙으로 하나

설계 지정에 의함



RC와의 취부는 Stainless steel set anchor와

zinco coat bracket을 이용

모든 Cutting 및 Welding, Nutting 부위에

Zincoromate 도포한다



(2) 중간 단열재 및 부자재



① 단열재 : 설계 지정에 의함

두께 100mm 경질우레탄 보드 & 50T/48K

유리면으로 설계지정에 의함



② Vapour Control Layer :

두께 : 250㎛ 의 알루미늄 호일로 보강된

폴리에틸렌으로서 설계지정에 의함



③ ST CLIP/ With thermal barrier pad

(열차단재 및 클립) 도면 참조



④ 각종 보드

풍하중 및 방수를 위한 추가적 Layer로

설계 지정에 의함



(3) 상부 마감재



① 골높이 65mm, 패널폭 400mm(65/400)으로

현장에서 직접 성형한 0.9mm 두께의 알루미늄으로

엠보싱 없이 불소수지(PVDF) 도장이 된 시트임



가. 알루미늄 : AA3004 H-46 알루미늄에 불소수지 도장으로

마감한 알루미늄을 사용한다

나. 인장강도 : 220N/㎟ 이상, 항복점 : 190N/㎟ 이상,

연신율 : 5% 내외,

다. 탄성률 : 70,000N/㎟ 이상

라. 수명 : 최소 농촌지방 - 40년 해안지방 - 25년

이상의 인증서 보유



② 물받이 (Gutter) - Stainless Steel 1.0T 제품으로 함을

원칙으로 하나 설계도면에 의함

③ Flashing - 설계도면에 의함







1. 2 제품



1. 2. 1 일반사항



이들 자재들은 British Board of Agrement (BBA)의

공식 승인을 받은 제품이다





1. 2. 2 알루미늄 지붕 물성 및 가공 방식의 규정



(1) 알루미늄 지붕 시스템의 가공 등은 이동식

생산기계 (Mobile Roll Former)로 65/400을

기준으로 했을 시 성형 전 코일의 폭이 578mm인

코일로 현장에서 생산되어야 한다

(방사형이나 타 프로파일 시 코일 폭 상이할 수 있음)



(2) 이는 기타 성형기의 사용에 있어 발생할 수 있는

시트 균열 등의 방지를 위함으로 검증된

지붕재 공급업체 성형기의 사용만을 원칙으로 한다



(3) 즉 DIN1725 (AA3004에 유사)에 지정된 합금

AlMn1 Mg1로 제조된

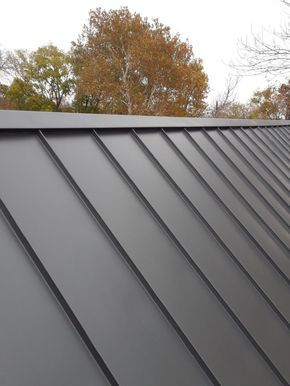

aluminium self-supporting standing seam roof system으로

구성된 맨 꼭대기의 Profiled sheet는 natural stucco embossed

(양각 마감처리) 또는 외부 불소수지 도장,

내부 산화처리 된 판이다.

알루미늄 지붕 판은 두께 0.9mm, 폭 400mm,

Seam 높이 65mm로 연속적 길이의 판으로 겹침

부위가 없고 물이 침투되지 않는 것으로 공급되어야 한다



(4) Standing seam의 지탱점(구조클립)의 간격은

최대 1.5m 이내로 하며, 시공 전에 자재 공급업체는

그 시스템의 구조계산서를 현장에 제출하여

설계책임자 또는 기술책임자의 최종 승인을 받아야 한다



(5) 방사형이 필요한 구간이 있을 시 방사형 생산기계를

현장에 설치하여야 하며, 추가적인 비용이 발생할 수 있다.

이 간격은 설계 책임자 또는 기술책임자의 최종 승인을

받아야 한다



1. 2. 3 데크



(1) DECK는 관련도면을 참조한다



1. 2. 4 부자재



(1) ST-Clip 은 높이 81mm, 받침크기 58mm x 60mm의

알루미늄 부속품으로 받침에는 다른 자재에 치부할 수 있도록

직경 5.5m 구멍 4개, 직경 7.0mm 구멍 2개가 있으며

단열 Pad와 1조를 이룬다. (높이는 관련도면 참조)



(2) Vapor Control Layer는 두께 250㎛의 알루미늄 호일로

보강된 폴리에틸렌으로 되어 있으며 이 호일은

습기가 침투되지 않아야 한다



(3) 기타 조립부자재는 필요시 구조적으로 지붕의

평활도를 충분히 유지시켜 봉합제와 틈막이는 성능요건을

증축시키도록 생산자의 기준에 따른다.







2. 시공



2. 1 시공



(1) Deck Plate와 Purlin의 결속 - 단열재 - VCL -단열재 -

ST CLIP - 알루미늄 지붕재의 순서로

조립 설치한다



(2) 지붕 Standing seam (이음새 부위)의 높이는

65mm가 되어야 하고 판재는 건물외형의 요건에

맞도록 설치되어야 한다



(3) 알루미늄 판은 온도변화에 따른 열팽창을 그대로

수용할 수 있는 보이지 않는 ST-Clip에

지탱되어야 한다



(4) 알루미늄 지붕재 시트는 전기 Zipping 기계로 세로로

연결하여야 하며 그 결과는 매끄럽게

연결되어야 한다.

이음새 부위에 날카로운 접힘이 없어야 한다



(5) ST-Clip은 다른 자재의 도움을 받지 아니하고

도리에 작용되는 모든 힘을 전달할 수 있어야 하며

전체적으로 "Self supporting standing seam roof system"

(이음새가 서있는 자신 지탱 지붕시스템) 되어야 한다



(6) 지붕 시스템은 전반적으로 하기 기준을 충족시켜야 한다



① "U" value : 0.32w/ m2k

② 소리 감소 지수 : 35㏈
